數據中心作為數字經濟的核心基礎設施，其服務器、網絡設備等在高速運行時會產生巨大熱量（單機柜功率從傳統的 5kW 已提升至 30kW 以上，甚至超 100kW 的高密度機柜）。從機房空調的冷源供給，到液冷服務器的精準溫控，再到電池儲能系統的散熱保護，每一個環節的溫度控制都直接影響設備壽命、運行效率和數據安全。冷水機作為關鍵散熱設備，需在全年連續運行的高強度工況下，提供穩定的冷量輸出（控溫精度 ±1℃），同時具備高可靠性、低能耗和智能調度的特性。數據中心用冷水機的選型與運行，是平衡散熱效率、能源成本與系統可用性的核心環節，更是保障數據中心 PUE（能源使用效率）達標的重要支撐。

一、數據中心行業對冷水機的核心要求

（一）高可靠性與冗余設計

數據中心的 “零中斷” 要求設備具備極致可靠性：

? 冷水機組需達到 99.99% 以上的可用性（每年計劃外停機時間≤52.56 分鐘），關鍵部件（壓縮機、水泵、控制器）需采用 N+1 或 2N 冗余設計；

? 支持寬范圍工況運行（環境溫度 - 10℃至 45℃），在極端天氣（如高溫、暴雨）下仍能穩定輸出冷量（冷量衰減≤5%）；

? 具備完善的故障自診斷和容錯能力，單模塊故障時自動切換至冗余單元，切換時間≤15 秒，不影響后端設備散熱。

某大型互聯網數據中心因冷水機單點故障未及時切換，導致機房溫度 15 分鐘內升至 32℃，觸發服務器宕機，直接損失超 200 萬元。

（二）高能效與低碳運行

“雙碳” 目標下的數據中心對節能提出嚴苛要求：

? 冷水機組滿負荷能效比（COP）需≥5.0，部分負荷（50%）時 COP≥6.0，符合《數據中心能效限定值及能效等級》（GB 40879-2021）1 級標準；

? 支持自然冷卻（Free Cooling）技術，在環境溫度≤12℃時可完全關閉壓縮機，利用冷卻塔或空氣側換熱器實現免費制冷；

? 采用環保制冷劑（如 R134a、R513A、R32 等 ODP=0，GWP≤1500），減少溫室氣體排放，符合歐盟 F-gas 法規要求。

某超大型數據中心通過高效冷水機 + 自然冷卻組合，PUE 從 1.4 降至 1.15，年節約電費超 1000 萬元。

（三）精準控溫與智能化管理

高密度服務器對溫度波動極為敏感：

? 冷凍水出水溫度需控制在 12±0.5℃，供回水溫差維持在 5-10℃（推薦 8℃），避免局部熱點（機柜進風溫度≤27℃）；

? 支持與數據中心 DCIM（數據中心基礎設施管理）系統無縫對接，實時上傳運行數據（溫度、壓力、能耗等），響應調控指令；

? 具備 AI 自適應控制功能，可根據機房熱負荷、室外溫濕度等參數自動調整運行策略，實現動態能效優化。

二、不同冷卻架構的定制化方案

（一）風冷冷水機組方案：中小型數據中心適用

1. 系統構成與特點

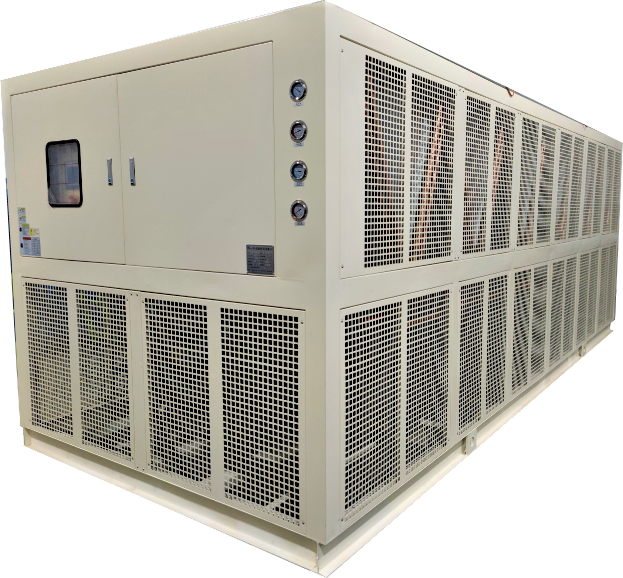

? 核心設備：采用渦旋式或螺桿式風冷冷水機（制冷量 50-500kW），室外安裝無需冷卻塔，簡化機房布局；

? 散熱路徑：壓縮機將制冷劑壓縮放熱→室外風機強制散熱→蒸發器冷卻冷凍水→冷凍水輸送至機房空調（CRAC/CPA）；

? 適用場景：中小型數據中心（IT 負載≤5MW）、邊緣數據中心，或土地資源緊張、水質較差的地區。

1. 優化設計

? 變頻控制：壓縮機、風機均采用變頻技術，根據冷凍水溫度和室外環境自動調節輸出（節能 20%-30%）；

? 模塊化組合：多臺機組并聯運行，支持按需擴容（單模塊故障不影響系統運行）；

? 智能除霜：采用自適應除霜算法（根據結霜厚度而非固定時間），減少除霜能耗損失（降低 5% 以上）。

某邊緣數據中心采用 10 臺 100kW 風冷模塊機，PUE 控制在 1.3 以下，年運維成本降低 25%。

（二）水冷冷水機組方案：大型數據中心首選

1. 系統構成與特點

? 核心設備：離心式或螺桿式水冷冷水機（制冷量 500-5000kW）+ 冷卻塔 + 板式換熱器，構成閉式循環系統；

? 散熱路徑：冷凍水循環冷卻機房設備→冷水機蒸發器降溫→冷卻塔將冷凝器熱量排放至大氣→（冬季）自然冷卻換熱器免費制冷；

? 適用場景：大型數據中心（IT 負載≥5MW）、超算中心，追求極致能效和高密度散熱的場景。

1. 關鍵技術

? 磁懸浮壓縮機：無油運行減少摩擦損耗，部分負荷能效提升 30%，壽命延長至 20 年以上；

? 自然冷卻深度利用：采用多級換熱設計，當室外濕球溫度≤10℃時，自然冷卻貢獻率≥80%；

? 變頻水泵：冷凍水泵、冷卻水泵均采用變頻控制，根據壓差或流量自動調節轉速（節能 30%-40%）。

某超算中心采用 4 臺 3000kW 磁懸浮冷水機 + 自然冷卻系統，年自然冷卻運行時間達 2000 小時，節約電費 600 萬元 / 年。

（三）液冷專用冷卻方案：高密度服務器散熱

1. 冷板式液冷冷卻

某金融數據中心采用冷板式液冷方案，單機柜功率提升至 50kW，較傳統風冷 PUE 降低 0.2。

? 核心挑戰：冷板式液冷服務器（單機柜功率 30-100kW）需精準控制冷卻液溫度（20±1℃），流量不足會導致 CPU 溫度超標（≥85℃觸發降頻）。

? 定制方案：

? 采用精密螺桿冷水機（制冷量 100-1000kW），為液冷分配單元（CDU）提供 15±0.5℃冷凍水，流量控制精度 ±2%；

? CDU 采用雙回路設計（主備切換時間≤5 秒），配備流量傳感器和壓力補償裝置，確保每臺服務器冷卻均勻；

? 與服務器 BMC 系統聯動，實時監測 CPU 溫度，超限時自動增加對應機柜流量（響應時間≤10 秒）。

1. 浸沒式液冷冷卻

? 需求：浸沒式液冷服務器（單機柜功率 100-300kW）的 dielectric fluid（介電流體）需從 50℃冷卻至 35℃以下，溫差過大會影響散熱效率。

? 方案：

? 采用低揚程大流量冷水機（制冷量 200-2000kW），配合殼管式換熱器，冷卻液流速維持 1.5-2m/s；

? 系統采用 “液 - 液” 間接冷卻，避免介電流體與冷水直接接觸（防止污染和泄漏風險）；

? 配備油液分離器和精密過濾器（精度 10μm），去除介電流體運行中產生的雜質和揮發物。

三、運行管理與能效優化

（一）全生命周期可靠性保障

1. 冗余配置與維護策略

? 設備選型：關鍵冷水機組采用 2N 冗余（如 A、B 兩套獨立系統），單套系統故障時負載自動切換；

? 定期維護：每月清潔過濾器、檢查皮帶松緊度；每季度更換冷凍油（螺桿機）、校準傳感器；每年進行性能測試（滿負荷、部分負荷）；

? 故障預防：通過振動分析（檢測壓縮機軸承狀態）、油液分析（監測污染物含量）提前預警潛在故障（準確率≥90%）。

1. 極端工況應對

? 高溫天氣：提前清洗冷卻塔填料和換熱器，啟用備用冷卻塔，必要時降低出水溫度（如從 12℃降至 10℃）；

? 停電故障：啟動柴油發電機（市電中斷后 15 秒內供電），確保冷水機、水泵等關鍵設備運行；

? 水質惡化：安裝在線水質監測儀（監測電導率、濁度、pH），超標時自動排污并補充藥劑（緩蝕阻垢劑）。

某數據中心通過完善的維護策略，冷水機組平均無故障時間（MTBF）從 10000 小時提升至 15000 小時。

（二）能效優化與低碳運行

1. 動態負荷匹配

? 智能調速：根據機房總冷量需求（通過 IT 負載預測）自動調整壓縮機轉速、水泵頻率和風機轉速，實現 “按需供冷”；

? 出水溫度優化：在服務器允許范圍內（進風溫度≤27℃），夏季將出水溫度從 12℃提高至 14℃（COP 提升 5%），冬季提高至 16℃；

? 夜間節能：利用夜間谷段電價（0:00-8:00）蓄冷（蓄冷罐容量≥2 小時冷量），白天高峰時段減少機組運行。

1. 自然冷卻深度挖掘

? 階梯式運行：當室外濕球溫度≤18℃時，開啟自然冷卻換熱器與冷水機并聯運行；≤12℃時，完全切換至自然冷卻模式；

? 冷卻塔優化：采用變頻風機冷卻塔，根據出水溫度自動調節風量；冬季啟用防凍措施（如電加熱、乙二醇溶液）；

? 某北方數據中心通過自然冷卻優化，年壓縮機運行時間減少 40%，自然冷卻貢獻率達 65%。

（三）智能化管理與數字化運維

1. DCIM 系統集成

? 數據采集：實時采集冷水機、水泵、冷卻塔的運行參數（采樣頻率 1 分鐘 / 次），建立能耗模型；

? 聯動控制：根據機房熱點分布、空調回風溫度自動調整冷凍水流量和水溫，實現 “精準制冷”；

? 能效分析：生成 PUE 分解報告、機組能效曲線，識別能效異常點（如換熱器結垢導致 COP 下降）。

1. AI 預測性維護

? 負荷預測：基于歷史數據和 IT 負載增長趨勢，預測未來 7 天冷量需求（誤差≤5%），提前調整運行策略；

? 故障診斷：通過機器學習識別異常振動、電流波動等特征，提前 7-14 天預警故障（如壓縮機異響、水泵葉輪磨損）；

? 壽命評估：建立設備老化模型，預測關鍵部件剩余壽命（如軸承剩余壽命誤差≤10%），制定精準更換計劃。

四、典型案例：超大型數據中心冷卻系統設計

（一）項目背景

某超大型數據中心（總 IT 負載 100MW，單機柜功率 50kW）需建設高效冷卻系統，要求 PUE≤1.2，可用性 99.999%，年運行時間 8760 小時，滿足 “東數西算” 綠色低碳要求。

（二）系統配置

1. 冷卻架構：

? 主冷源：16 臺 3000kW 磁懸浮離心冷水機（12 用 4 備），采用 R134a 環保制冷劑，滿負荷 COP≥6.0；

? 自然冷卻：配備 8 臺大型板式換熱器（單臺換熱面積 1000㎡），冬季自然冷卻運行時間≥2500 小時；

? 末端散熱：冷板式液冷系統（覆蓋 60% IT 負載）+ 行級空調（覆蓋 40% IT 負載），冷凍水供回水溫度 12/20℃（溫差 8℃）。

1. 節能與安全設計：

? 全系統變頻控制（冷水機、水泵、冷卻塔風機均變頻），根據 IT 負載動態調整輸出；

? 安裝智能水質管理系統（自動加藥、排污），維持冷凍水 pH 8.0-9.0，硬度≤50mg/L；

? 采用 2N 冗余供電（雙路市電 + 柴油發電機），確保冷卻系統不中斷。

（三）運行效果

? 能效指標：PUE 實測 1.18，年總耗電量較傳統方案減少 1.2 億度，折合減少碳排放 8 萬噸；

? 可靠性：系統連續運行 3 年無計劃外停機，冷水機組平均 COP 達 5.8（含部分負荷）；

? 成本效益：年節約電費 960 萬元，自然冷卻貢獻冷量占比 62%，投資回收期 4.5 年。

數據中心行業的冷水機應用，是 “高可靠性”“極致能效” 與 “智能運維” 的高度統一，它不僅是保障服務器穩定運行的核心，更是實現數據中心綠色低碳轉型的關鍵。隨著 AI、云計算的發展，單機柜功率將突破 100kW，冷水機將向 “模塊化集成（快速部署）、全變頻驅動（深度節能）、零碳制冷劑（如 CO?跨臨界循環）” 方向發展。
